Comment tester un condensateur en 2026 ?

Introduction : Le rôle essentiel du condensateur dans vos appareils

Le condensateur, bien qu’invisible pour la plupart des utilisateurs, est un acteur clé du bon fonctionnement de nombreux équipements électriques et électroniques. Il agit comme une petite batterie temporaire, capable de stocker puis de relâcher de l’énergie en quelques instants. Cette capacité lui permet d’assurer la stabilité des circuits, de filtrer les perturbations ou encore de fournir l’impulsion nécessaire au démarrage de moteurs.

Présent dans des appareils aussi variés que les réfrigérateurs, les volets roulants, les pompes de piscine ou les climatiseurs, son usure ou sa défaillance peut entraîner des pannes coûteuses. Apprendre à le tester soi-même avec un multimètre est donc une compétence pratique qui permet non seulement de diagnostiquer rapidement une panne, mais aussi d’éviter une intervention coûteuse ou un remplacement inutile.

Ce guide vous accompagne pas à pas pour identifier les signes d’un condensateur défectueux, le tester en toute sécurité et prendre la bonne décision de remplacement.

Quand suspecter un condensateur défectueux ? Les signes qui ne trompent pas

Lorsqu’un appareil électrique ne fonctionne plus correctement, plusieurs indices peuvent pointer vers un problème de condensateur. Le moteur de votre volet roulant peine à monter ou descendre, votre climatiseur émet un bourdonnement anormal, ou votre pompe de jardin refuse de démarrer malgré une alimentation électrique normale ?

Ces symptômes sont souvent liés à un condensateur défaillant. En effet, ce composant joue un rôle crucial dans le lancement des moteurs monophasés. S’il n’est plus en mesure de fournir l’impulsion initiale nécessaire, le moteur ne parvient pas à surmonter l’inertie et reste bloqué.

D’autres signes visibles ou olfactifs peuvent également alerter : un boîtier bombé, des fuites de liquide électrolytique, des traces de brûlure ou une odeur de plastique chaud sont autant d’indices d’un composant endommagé. Cependant, un condensateur peut être défectueux sans présenter de défauts apparents, ce qui rend un test électrique indispensable pour un diagnostic fiable.

Comprendre les différents types de condensateurs

Avant d’effectuer un test, il est utile de distinguer les principaux types de condensateurs, car leur rôle et leur mode de défaillance varient. Les condensateurs électrolytiques, souvent cylindriques et polarisés, sont couramment utilisés dans les alimentations électriques et les cartes électroniques.

Leur durée de vie est limitée, et ils peuvent se dégrader progressivement, ce qui se traduit par une perte de capacité ou une augmentation de leur résistance série équivalente (ESR). Ensuite, les condensateurs permanents, également appelés condensateurs de service, sont conçus pour rester branchés en continu sur un moteur.

Ils améliorent le rendement et assurent une rotation fluide, notamment dans les ventilateurs ou les compresseurs. Contrairement à eux, les condensateurs de démarrage ne sont actifs que pendant la phase d’initialisation du moteur. Ils fournissent un couple supplémentaire pour faciliter le lancement, puis sont automatiquement déconnectés.

Enfin, les condensateurs céramiques ou SMD, de petite taille et non polarisés, sont utilisés pour le filtrage haute fréquence et ne sont généralement pas à l’origine de pannes majeures.

Les précautions de sécurité indispensables avant tout test

Avant toute intervention, la sécurité doit être votre priorité absolue. Un condensateur, même débranché, peut conserver une charge électrique élevée pendant plusieurs minutes, voire davantage si sa valeur est importante. Une décharge accidentelle peut provoquer un choc électrique douloureux ou endommager votre multimètre.

Pour éviter tout risque, commencez par couper l’alimentation générale de l’appareil concerné. Utilisez ensuite une résistance de puissance d’environ 20 kΩ et 5 W pour court-circuiter les deux bornes du condensateur pendant quelques secondes. Cette méthode progressive évite les étincelles dangereuses et protège le composant.

N’utilisez jamais un tournevis ou un objet métallique nu pour court-circuiter directement les cosses, car cela peut provoquer un arc électrique violent. Pour les condensateurs utilisés dans des équipements haute tension, comme les micro-ondes ou les variateurs de vitesse, le port de gants isolants est fortement recommandé.

Une fois ces étapes réalisées, vous pouvez procéder au test en toute confiance.

Tester un condensateur avec un multimètre : les méthodes efficaces

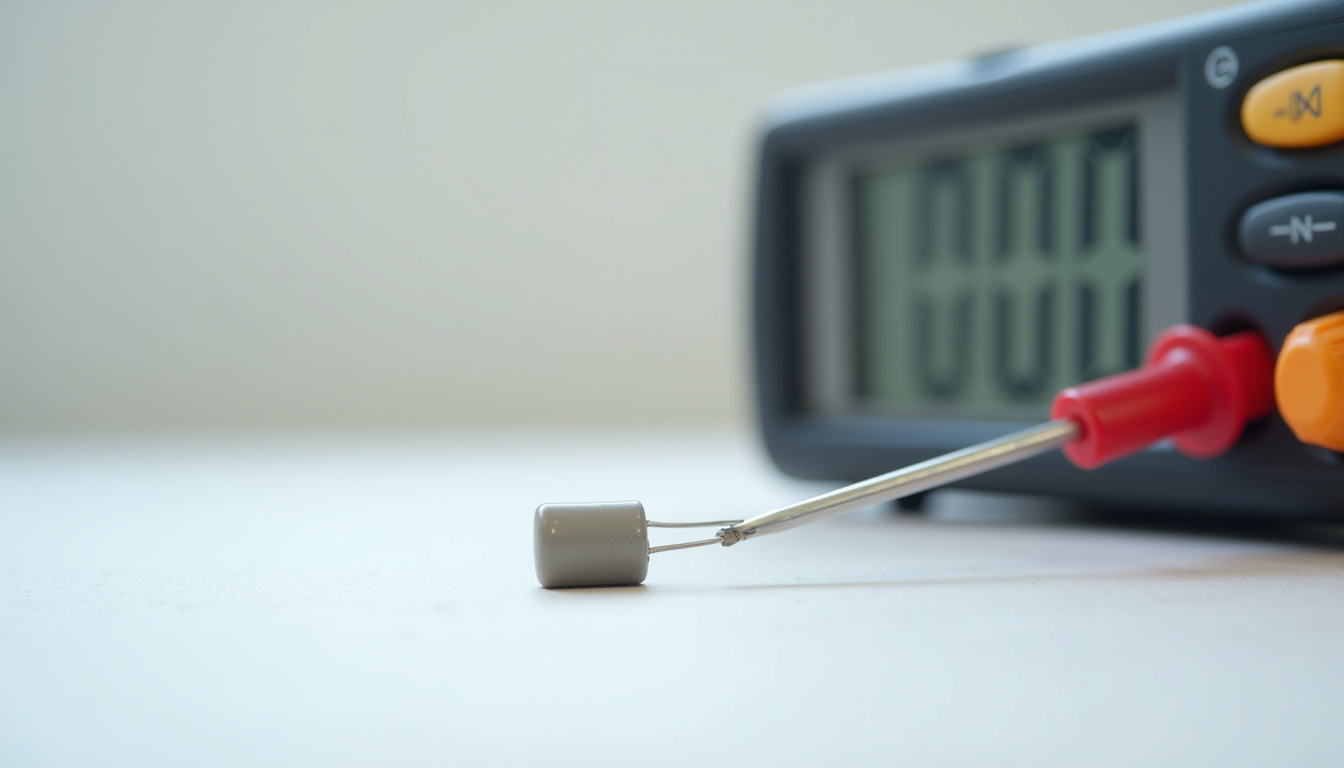

Le multimètre est l’outil idéal pour évaluer l’état d’un condensateur. Selon les fonctionnalités de votre appareil, deux méthodes principales s’offrent à vous. La première, la plus précise, consiste à utiliser la fonction capacité, souvent notée µF sur l’appareil.

Cette fonction mesure directement la valeur de stockage du condensateur. Pour cela, déconnectez au moins une des bornes du circuit, sélectionnez la plage de mesure adaptée (par exemple, 20 µF pour un condensateur de 12 µF), et placez les sondes sur les cosses en respectant la polarité pour les modèles électrolytiques.

Une fois la mesure stabilisée, comparez la valeur affichée avec celle indiquée sur le boîtier. Une tolérance de ±10 % est généralement acceptable. Si la valeur mesurée est bien inférieure, le condensateur est dégradé et doit être remplacé. Pour approfondir les étapes de diagnostic et bien identifier les signes de défaillance, il est utile de consulter un guide complet sur le sujet.

Méthode 1 : Utiliser la fonction capacité (µF) de votre multimètre

Pour une mesure précise de la capacité, votre multimètre doit disposer d’un mode dédié, généralement symbolisé par un F ou un pictogramme de condensateur. Commencez par isoler le composant du circuit en déconnectant une de ses bornes, ce qui garantit une lecture fiable. Régler ensuite l’appareil sur la fonction µF, en choisissant une plage légèrement supérieure à la valeur nominale pour éviter une surcharge.

Connectez la sonde rouge à la borne positive (si le condensateur est polarisé) et la noire à la borne négative. L’appareil affichera une valeur qui doit correspondre, à la tolérance près, à celle indiquée sur le boîtier. Par exemple, un condensateur marqué 8 µF ±5 % doit afficher entre 7,6 et 8,4 µF.

Une lecture proche de zéro ou instable indique clairement un composant hors service. Cette méthode est particulièrement efficace pour les condensateurs électrolytiques et les modèles de démarrage ou service utilisés dans les moteurs.

Méthode 2 : Tester en mode résistance (Ω) ou continuité

Si votre multimètre ne dispose pas de fonction capacité, vous pouvez utiliser le mode ohmmètre pour obtenir une indication sur l’état du condensateur. Régler l’appareil sur une plage élevée, comme 10 kΩ ou 20 kΩ, puis connectez les sondes aux deux bornes. Un condensateur fonctionnel se chargera progressivement, ce qui se traduit par une hausse de la résistance affichée, passant de quelques ohms à une valeur infinie (OL ou LO).

Si vous inversez les sondes, le phénomène se reproduit. En revanche, si la résistance reste constamment faible, proche de 0 Ω, cela signifie que le condensateur est en court-circuit. Si elle reste infinie sans variation, le composant est probablement ouvert.

Le mode continuité, quant à lui, émet un bip lorsqu’un courant circule. Un bip bref suivi d’un silence indique une charge normale. Un bip permanent révèle un court-circuit, tandis qu’un silence total signale un circuit ouvert.

Cette méthode, bien que moins précise, permet de détecter les pannes les plus courantes.

Il est important de noter que ces méthodes alternatives sont moins fiables pour les condensateurs de moteurs non électrolytiques. Dans ces cas, la fonction capacité reste la référence pour un diagnostic sûr.

En outre, certaines conditions, comme une faible capacité ou des fuites internes, peuvent ne pas être détectées par le test en résistance. C’est pourquoi, pour un diagnostic complet, il est préférable de disposer d’un multimètre équipé de la fonction µF, ou d’utiliser un testeur de condensateurs dédié, plus sensible aux défauts internes.

Le test sous charge : une vérification en conditions réelles (pour les moteurs)

Pour les condensateurs permanents ou de démarrage montés sur des moteurs, un test en conditions réelles peut confirmer leur bon fonctionnement. Cette méthode, appelée test sous charge, consiste à mesurer le courant et la tension pendant que l’appareil est en fonctionnement. La formule à appliquer est la suivante : C (µF) = 3183 × I (A) / V (V), où I est le courant mesuré avec une pince ampèremétrique sur le fil du condensateur, et V la tension mesurée aux bornes du composant.

Par exemple, si vous relevez un courant de 0,04 A sous 230 V, la capacité calculée est d’environ 0,55 µF. Si le condensateur est censé avoir une capacité de 12 µF, cette valeur très inférieure indique clairement une dégradation avancée. Cette vérification est particulièrement utile pour les moteurs de volets roulants ou les compresseurs, où une faible capacité peut entraîner une surconsommation ou une surchauffe.

Que faire en cas de condensateur défectueux ?

Si votre test confirme que le condensateur est défectueux, la prochaine étape consiste à le remplacer. Commencez par noter les caractéristiques inscrites sur le boîtier : la capacité en microfarads (µF), la tension maximale en volts (V), la polarité (si applicable), ainsi que les dimensions physiques.

Ces informations sont cruciales pour choisir un remplaçant compatible. Il est possible d’utiliser un condensateur avec une tension égale ou supérieure à l’original, mais jamais inférieure. La capacité, quant à elle, doit être aussi proche que possible de la valeur initiale.

Un condensateur trop faible empêchera le moteur de démarrer correctement, tandis qu’un modèle trop puissant pourrait causer une surchauffe ou endommager le système. Une fois le nouveau composant en main, et après avoir pris les mêmes précautions de sécurité, procédez au remplacement en respectant la polarité et en reconnectant soigneusement les fils.

Questions fréquentes

Comment savoir si un condensateur est HS sans multimètre ?
Il est difficile d’obtenir un diagnostic fiable sans outil de mesure. Vous pouvez observer des signes visuels comme un boîtier bombé, fissuré ou des fuites de liquide, ainsi que des symptômes fonctionnels comme un moteur qui ne démarre pas ou qui surchauffe.

Toutefois, un condensateur peut sembler intact extérieurement tout en étant défectueux à l’intérieur. Le multimètre reste l’outil indispensable pour un test précis.

Est-il possible de tester un condensateur sans le débrancher du circuit ?
Non, il est fortement déconseillé de tester un condensateur sans le déconnecter du circuit. Les autres composants peuvent influencer la mesure et donner un résultat erroné. De plus, travailler sur un appareil sous tension est dangereux.

Pour une lecture fiable et une intervention sécurisée, débranchez toujours au moins une des bornes du condensateur.

Un condensateur peut-il exploser ?
Il est rare, mais possible, qu’un condensateur défectueux ou mal adapté explose. Cela peut survenir en cas de surtension, de mauvaise polarité ou de surchauffe prolongée. Les signes avant-coureurs incluent un boîtier gonflé, des fuites ou une odeur de brûlé.

En cas de doute, ne manipulez pas un condensateur endommagé et remplacez-le par un modèle compatible.

Quelle est la différence entre un condensateur de démarrage et un condensateur permanent ?
Le condensateur de démarrage est utilisé uniquement pendant la phase initiale du moteur pour fournir un couple supplémentaire. Il est ensuite automatiquement déconnecté. Le condensateur permanent, en revanche, reste branché en continu pour assurer une rotation fluide et stable du moteur.

Leur remplacement par un type différent peut entraîner des dysfonctionnements.

Peut-on remplacer un condensateur par un modèle d’une autre capacité (µF) ?
Il est généralement déconseillé de modifier la capacité nominale. Un condensateur avec une capacité trop faible peut empêcher le moteur de démarrer, tandis qu’un modèle trop élevé peut provoquer une surchauffe ou endommager le système.

La tension du nouveau condensateur doit être égale ou supérieure à celle de l’ancien. Respectez toujours les spécifications du fabricant pour un remplacement sûr et efficace.
