Le télérupteur Legrand : comment l’installer en 2026 ?

Comprendre le Rôle Clé du Télérupteur Legrand

Mettre en place un système d’éclairage pratique et fonctionnel dans une maison demande parfois plus qu’un simple interrupteur mural. Lorsque plusieurs entrées ou points d’accès coexistent dans une même pièce, comme dans un couloir, un escalier ou une grande salle de vie, la gestion des lumières peut vite devenir complexe.

C’est précisément là qu’intervient le télérupteur Legrand, un composant électrique modulaire conçu pour permettre le contrôle d’un circuit d’éclairage depuis plusieurs boutons poussoirs. Contrairement à un interrupteur classique, il n’est pas fixé près de la lampe, mais installé directement dans le tableau électrique.

Son rôle ? Offrir une solution fiable et propre pour allumer ou éteindre une lumière depuis plusieurs endroits sans nécessiter de câblage complexe. Cette technologie est particulièrement prisée dans les constructions neuves ou les rénovations conformes à la norme NF C 15-100, qui privilégient la modularité et la sécurité des installations.

Qu'est-ce qu'un Télérupteur Legrand et Comment Fonctionne-t-il ?

Le télérupteur Legrand est un dispositif électromécanique qui agit comme un interrupteur centralisé, commandé à distance par des boutons poussoirs placés dans différentes zones de la maison. Son principe de fonctionnement repose sur un mécanisme à basculement : chaque pression sur un poussoir envoie une impulsion électrique au télérupteur, qui inverse alors l’état de son contact (ouvert ou fermé).

Si la lumière est éteinte, un appui l’allume; si elle est allumée, un second appui l’éteint. Cette logique, dite “bistable”, permet de gérer un seul circuit lumineux depuis plusieurs points sans avoir à savoir dans quel état se trouvait le dernier utilisateur. Le télérupteur Legrand de la gamme CX³, par exemple, est conçu pour supporter une charge maximale de 1800 W pour des lampes à incandescence et un courant de commutation de 16 A (cos phi = 0,6), ce qui le rend compatible avec la majorité des installations domestiques, y compris celles équipées de lampes LED.

Les Différents Types de Télérupteurs Legrand

Legrand propose plusieurs variantes de télérupteurs pour répondre aux besoins spécifiques de chaque installation. Le modèle le plus courant est le télérupteur unipolaire, comme le Legrand CX³ référence 0 927 00, qui occupe un seul module sur le rail DIN (soit 17,8 mm de largeur).

Ce format compact facilite son intégration dans les tableaux électriques déjà chargés. Il est conçu pour commander un seul circuit d’éclairage, ce qui convient parfaitement aux pièces classiques. Pour les logements où le tableau électrique est situé à proximité directe de zones de vie, comme dans un couloir ou une entrée, le bruit du clic mécanique peut être gênant.

C’est pourquoi Legrand propose également des télérupteurs silencieux, équipés d’un système d’amortissement interne qui réduit considérablement le bruit de commutation. Ces modèles sont idéaux dans les maisons modernes où le confort acoustique est une priorité.

Un autre avantage des télérupteurs Legrand est leur compatibilité avec les peignes d’alimentation horizontaux, qui permettent de distribuer la phase à plusieurs dispositifs modulaires sans avoir à réaliser de raccordements individuels. Cela simplifie grandement l’installation et améliore la fiabilité du montage.

Le boîtier est de classe de protection IP3X, ce qui signifie qu’il est protégé contre les objets solides supérieurs à 2,5 mm, et il peut fonctionner dans une plage de température allant de -25°C à 60°C, ce qui le rend adapté à la plupart des environnements intérieurs. Enfin, bien qu’il n’existe pas encore de télérupteur Legrand entièrement connecté dans la gamme standard, il est possible d’intégrer des micromodules d’éclairage compatibles avec les systèmes domotiques, comme ceux de la gamme Céliane with Netatmo, pour bénéficier d’un contrôle à distance via smartphone.

Applications Pratiques dans la Maison et au Bureau

Les avantages du télérupteur Legrand se révèlent particulièrement dans des configurations où un éclairage doit être contrôlé depuis plusieurs accès. Dans une maison, cela inclut les couloirs longs avec entrée principale et sortie de garage, les escaliers (où l’on souhaite allumer la lumière en bas et l’éteindre en haut, ou inversement), ou encore les grandes pièces comme les salons ou les cuisines ouvertes, où plusieurs portes ou baies vitrées rendent un seul interrupteur peu pratique.

En chambre, la mise en place de poussoirs près de la porte et de la table de chevet permet de gérer l’éclairage sans avoir à se lever. Dans les bâtiments professionnels, cette solution est tout aussi pertinente : bureaux avec plusieurs entrées, salles de réunion partagées, ou locaux techniques où la sécurité impose un contrôle rapide de l’éclairage.

Pour les espaces extérieurs, comme les terrasses ou les jardins, il est possible d’utiliser des poussoirs étanches couplés à un télérupteur standard, à condition que le circuit soit correctement protégé par un disjoncteur différentiel. Dans tous les cas, le télérupteur Legrand permet une installation plus propre, avec des fils de commande de faible section entre les poussoirs et le tableau, et un câblage principal simplifié.

Installer un Télérupteur Legrand : Guide Pas à Pas

L’installation d’un télérupteur Legrand doit être effectuée en respectant strictement les règles de sécurité électrique. Commencez par couper le courant au niveau du disjoncteur général et vérifiez l’absence de tension avec un tournevis testeur. Le matériel nécessaire inclut le télérupteur Legrand, un disjoncteur de protection (généralement 10 A pour un circuit d’éclairage), un peigne d’alimentation, et des outils de base : pince à dénuder, pince coupante et tournevis.

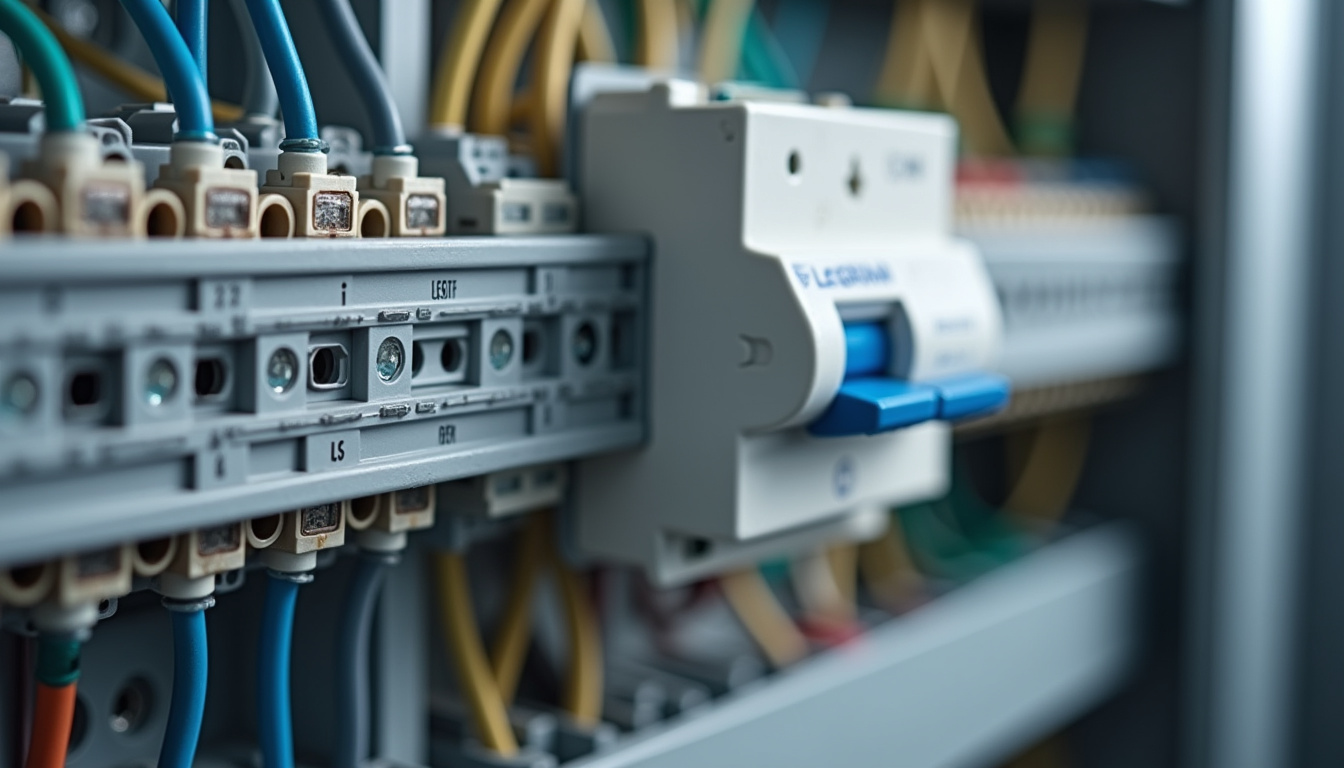

Une fois le capot du tableau retiré, clipsez le disjoncteur sur le rail DIN, puis installez le télérupteur à côté. Le raccordement se fait en plusieurs étapes : reliez la phase du disjoncteur à la borne 1 du télérupteur, le neutre à la borne A1, puis la sortie de l’éclairage à la borne 2.

Les fils des poussoirs doivent être raccordés entre la phase (sortie du disjoncteur) et la borne A2 du télérupteur. Après vérification des connexions, remettez le courant et testez le bon fonctionnement avec chaque poussoir.

Choisir le Bon Modèle : Critères Essentiels

Le choix d’un télérupteur Legrand dépend de plusieurs facteurs techniques. Le premier est la puissance totale des luminaires à commander. Le modèle CX³ supporte jusqu’à 1800 W pour des lampes à incandescence, mais cette valeur diminue pour les lampes fluorescentes ou les LED selon leur transformateur.

Il est donc essentiel de faire la somme des puissances de toutes les lampes du circuit et de s’assurer qu’elle ne dépasse pas la limite du télérupteur. Le nombre de points de commande n’est pas une contrainte technique, car un télérupteur peut piloter un nombre illimité de poussoirs, à condition que le câblage soit correctement réalisé.

L’environnement d’installation joue aussi un rôle : si le tableau est dans un local humide, il faut vérifier l’étanchéité du coffret, même si le télérupteur lui-même est protégé en IP3X. Enfin, la compatibilité avec l’appareillage existant (Céliane, Dooxie, Mosaic, etc.) permet une harmonisation esthétique des poussoirs dans la maison.

Entretien et Dépannage Courant

Les télérupteurs Legrand sont des dispositifs électromécaniques robustes qui ne nécessitent aucun entretien régulier. En cas de dysfonctionnement, commencez par vérifier l’état du disjoncteur associé et assurez-vous qu’il est bien enclenché. Un contrôle visuel des connexions dans le tableau peut révéler un fil mal serré ou débranché.

Si l’un des poussoirs ne fonctionne pas, testez-le en le remplaçant temporairement par un autre ou en vérifiant la continuité du circuit avec un multimètre. Si le télérupteur reste bloqué en position “marche” ou “arrêt”, cela peut indiquer un problème interne du mécanisme, bien que cela reste rare.

Dans tous les cas, si vous n’êtes pas certain de l’origine du problème, il est fortement recommandé de faire appel à un électricien qualifié. Manipuler le tableau électrique comporte des risques, et une erreur de câblage peut entraîner des courts-circuits ou des déclenchements intempestifs du disjoncteur différentiel.

Le Télérupteur dans les Systèmes Domotiques Modernes

Avec l’essor de la maison connectée, le rôle du télérupteur évolue. Bien qu’il reste un composant traditionnel, il peut être intégré à des systèmes plus avancés. Par exemple, il est possible de remplacer un poussoir classique par un interrupteur connecté Legrand, qui envoie une commande sans fil au télérupteur ou à un micromodule dans le tableau.

Cela permet de créer des scénarios d’éclairage pilotés par une application smartphone, de programmer des horaires ou d’activer la lumière à distance pour des raisons de sécurité. Certains systèmes utilisent des micromodules compatibles avec des protocoles comme le radio ou le filaire KNX, offrant une transition fluide entre une installation classique et une domotique complète.

Cette évolution montre que le télérupteur Legrand n’est pas une technologie dépassée, mais un élément adaptable aux nouvelles exigences de confort et d’automatisation.

Questions fréquentes

Quelle est la différence entre un télérupteur et un interrupteur va-et-vient ?
Le va-et-vient nécessite un câblage spécifique entre deux interrupteurs, tandis que le télérupteur permet d’ajouter autant de poussoirs que souhaité sans modifier le câblage principal. Il est donc plus modulaire et plus simple à installer dans des configurations à trois points ou plus.

Peut-on utiliser un télérupteur Legrand avec des lampes LED ?
Oui, le télérupteur Legrand est compatible avec les lampes LED, à condition que la puissance totale du circuit ne dépasse pas les limites du dispositif. Vérifiez la charge maximale en voltampères (VA) si vos LED ont des transformateurs électroniques.

Faut-il un neutre pour faire fonctionner un télérupteur ?
Oui, contrairement à un interrupteur classique, le télérupteur Legrand a besoin d’un neutre (borne A1) pour alimenter son mécanisme interne. Assurez-vous que le neutre est bien disponible dans le tableau.

Le télérupteur Legrand fait-il du bruit ?
Le modèle standard émet un clic audible lors de la commutation. Si ce bruit est gênant, optez pour un modèle silencieux, spécialement conçu pour les tableaux situés dans des pièces de vie.

Peut-on installer un télérupteur soi-même ?
L’installation dans le tableau électrique implique des risques électriques. Si vous n’avez pas les compétences nécessaires, il est fortement conseillé de faire appel à un professionnel pour garantir la sécurité et la conformité de l’installation.
